自分のＰＣ（自作パソコン）の前面５インチベイに「ファンコントローラー」を新たに装着し、よりＰＣの機能を高めてみることにしました。最近はマザーボード標準のファン制御機能であるPWM（Pulse Width Modulation）が充実しています。PWMはマザーボードがＰＣの冷却ファンの回転速度を細かく調整する機能です。それでもＰＣの冷却ファンの回転数を自分で自由に設定したい場合にこのファンコントローラーが威力を発揮します。

そこで今回はこのファンコントローラー装着で行った作業の過程や得られた効果について以下に記述してみました。よろしければどうぞご覧ください。

今回購入したファンコントローラー「FM-09」はかつて国内で2017年に「アイネックス」から発売されていた製品です。ＰＣケースの５インチベイに組み込むタッチパネル式のファンコントローラーで、ＰＣケース内の冷却用ファンを最大５つまで制御することができます。また温度センサーケーブルも備えており、１か所の温度の計測と表示が可能で、計測温度をもとに冷却ファンの回転数を自動的に変化させることもできます。

このファンコントローラーの存在はネットで知ったのですが、現在（2025年）では国内の家電量販店などでの販売は残念ながら既に終了しています。それでも調べてみるとネットの販売ではまだこの製品を取り扱っているところがあることが分かり、今回はそれを利用して購入をしてみました。ただ製品自体は国内には在庫が無いようであり、中国からの海外輸入となりました。

１．１．ファンコントローラーの外観

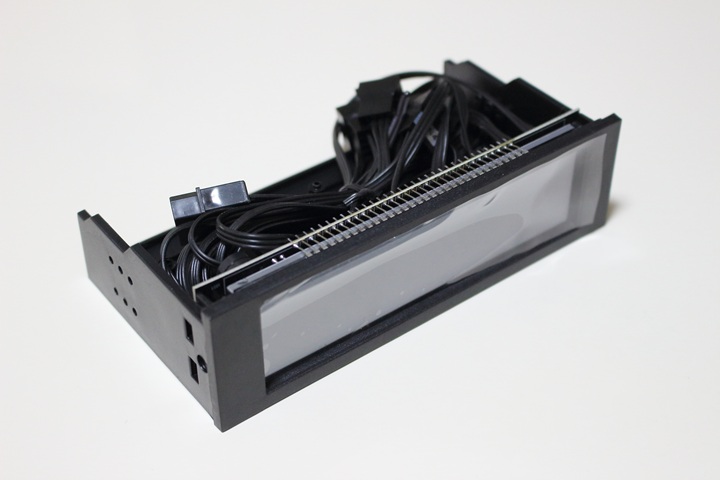

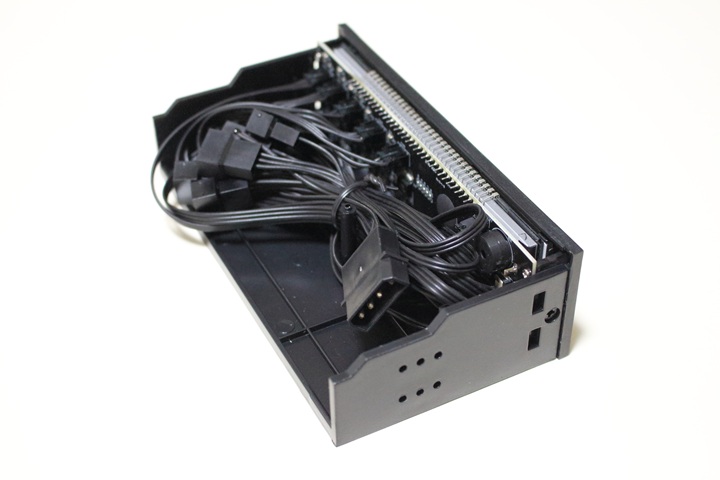

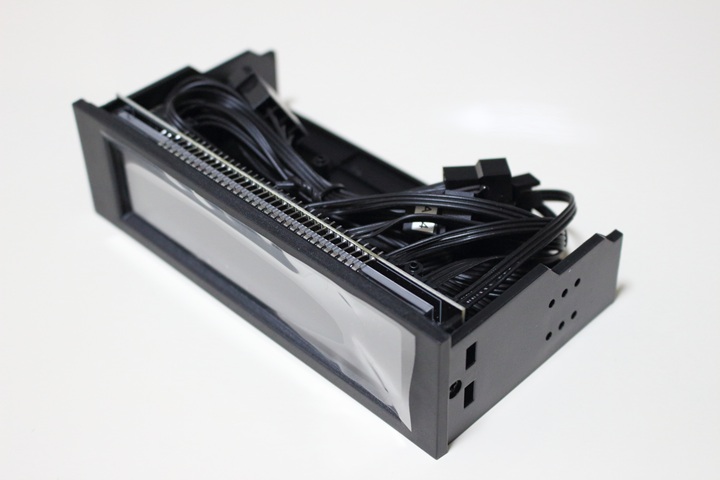

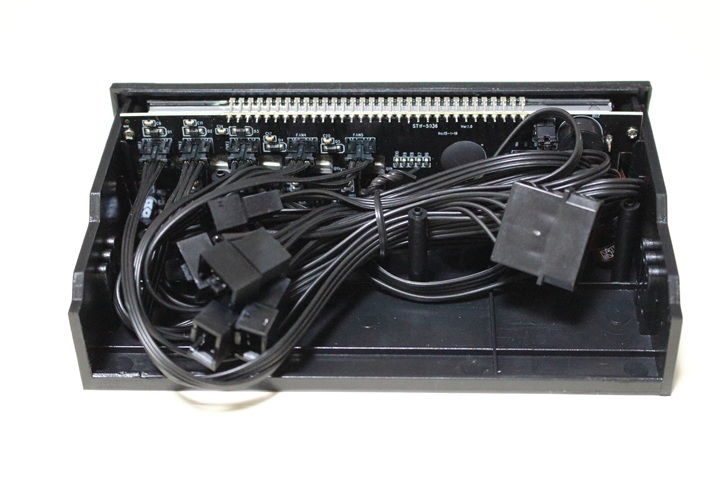

購入したファンコントローラーの外観は下の写真のようになっています。本体サイズは、幅（W）148.6mm × 高さ（H）42.6mm × 奥行（D）78.1mm、製品の材質はプラスチック、カラーはブラックです。

ファンケーブル（60cm）が５つ、電源ケーブル（20cm）が１つ、温度センサーケーブル（60cm）が１つあります。ファンケーブルのコネクターは、PWM ４ピンオス、電源ケーブルのコネクターは、ペリフェラル４ピンです。

また、付属品として温度センサー固定用耐熱テープが１つと、５インチベイ固定用のタッピングネジが４つあります。

１．２．ファンコントローラーの機能

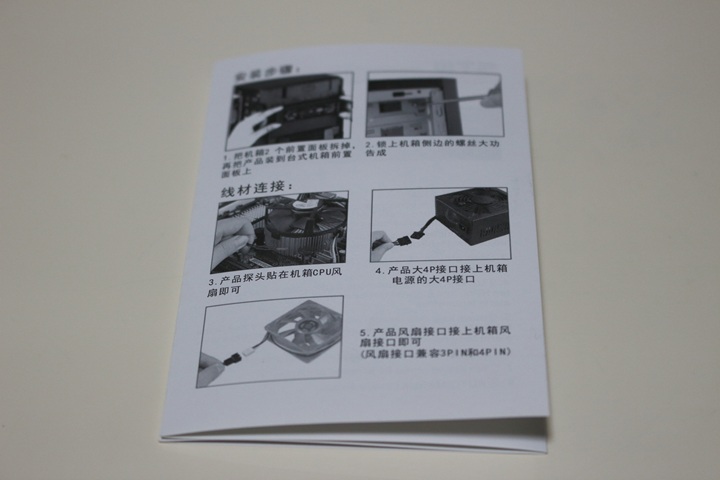

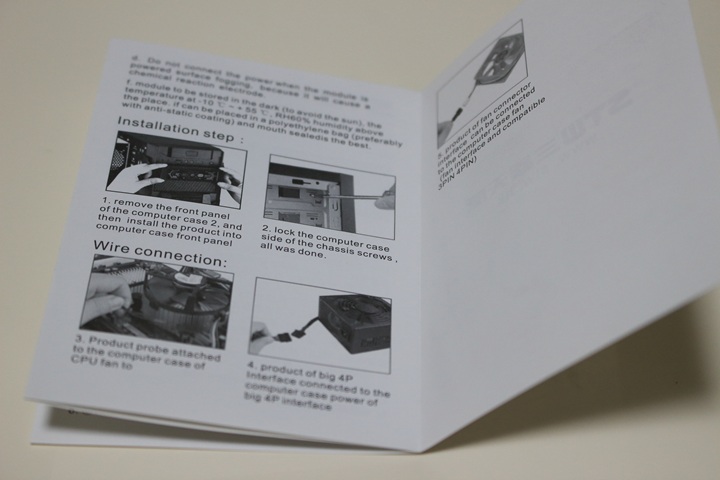

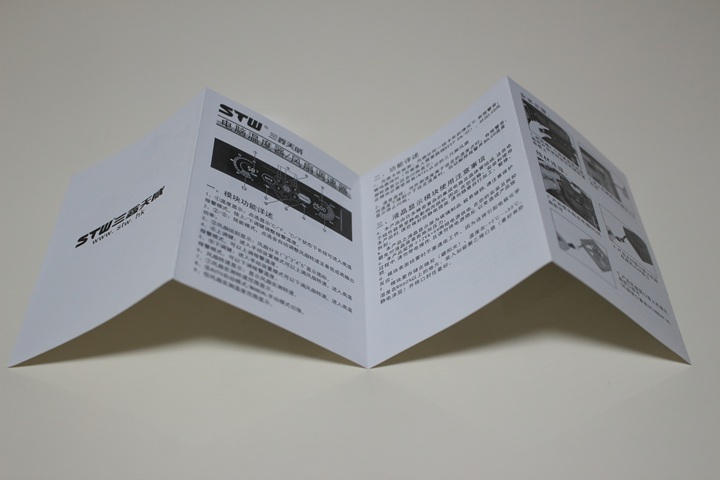

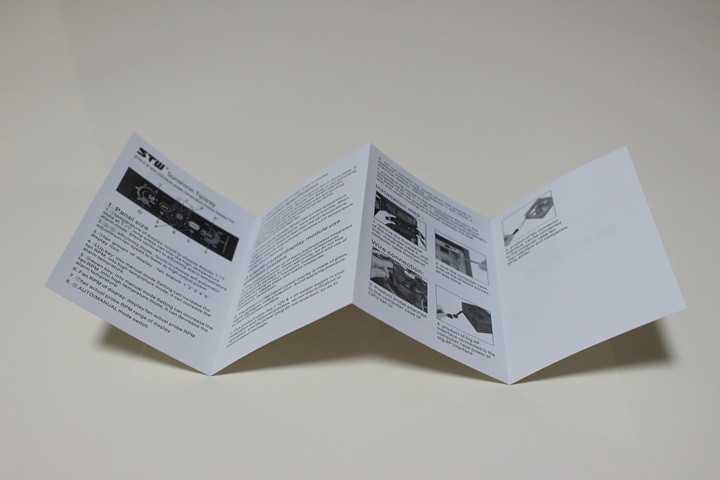

購入したファンコントローラー「FM-09」に付いていた説明書は下の写真のようにたった１枚のみで、しかもオモテ側が中国語、ウラ側が英語の表記になっていました。それでも十分な説明がされているのであれば英語であっても翻訳してその機能を把握すればよいのですが、この説明書では明らかに説明が不足しています。

そこでこのファンコントローラーはかつては日本の家電量販店などでも販売されていたことを考え、このファンコントローラーの製品名などをキーワードにしてネットを検索してみました。するとまだこの製品に関するいくつかの情報がネット上に残っていて、それを元に今回幸いにもファンコントローラーの機能を何とか知ることが出来ました。以下にネット検索で判明したファンコントローラー「FM-09」の機能を記載いたします。

●特徴

• ファンごとに自動または手動でファンの速度を設定できます。
• 手動調整のファン全てを低速／高速に一括変更する機能を搭載。
• タッチパネルによる直観的な操作が可能。
• １か所の温度アラームを設定できます。
• 温度とファン速度の異常をアラーム音と画面で警告します。

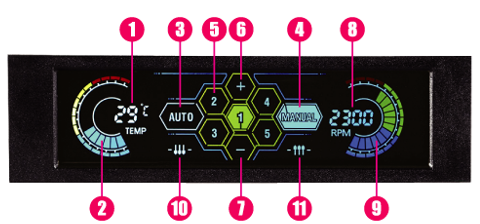

●パネルの表示項目

• ①温度表示（°C / °F）
• ②温度インジケーター
• ③オートモードボタン
• ④マニュアルモードボタン
• ⑤チャンネルボタン
• ⑥温度／回転数増加ボタン
• ⑦温度／回転数減少ボタン
• ⑧ファン回転数表示
• ⑨ファン回転数インジケーター
• ⑩低速モードボタン
• ⑪高速モードボタン

●オート／マニュアルモード

• ＡＵＴＯ／ＭＡＮＵＡＬボタンを押すとオート／マニュアルモードに切り替えできます。
• オート／マニュアルは各チャンネルごとに切り替えできます。
• オートモードの場合、ファン速度は温度に応じて自動的に変化します。

●温度アラームの設定

• 温度表示を約３秒押すと温度表示がアラーム温度に切り替わり、点滅します。その状態で、＋／－ボタンを使用しアラーム温度を１℃単位で変更できます。温度表示を押すか操作せず約２０秒待つと温度表示に戻ります。
• 温度アラームの初期設定は６０℃です。華氏表示に切り替えるには温度表示を押します。

●オートモードのファン速度

• オートモードの場合、ファン速度は温度センサーが測定した温度に応じて自動的に変化します。

温度	速度
４０ ℃ 以下	低速（６．２Ｖ）
４１ ℃ 以上 ５０℃ 以下	中速（８．７Ｖ）
５１ ℃ 以上	高速（１１．８Ｖ）

●マニュアルモードのファン速度設定

• 設定するチャンネルのボタンを押し、＋／－ボタンでファン回転数を変更します。

●低速／高速モード

• マニュアルモードのファンを表示している時に、低速／高速モードボタンを押すと、マニュアルモードのファン全てが低速／高速になります。
• 各ファンの設定していた速度に戻す機能はありません。変更したい場合は再設定してください。

●ＬＣＤ表示とアラーム

• ファン停止アラーム
  基板右上のピンヘッダーに差されているジャンパーを取り除くか１ピンずらすと、アラーム音が鳴らなくなります。
• 温度上昇によるアラーム
  設定温度を超えると温度表示が点滅し、アラーム音が鳴ります。
• アラーム音は点滅している表示部分（ファン番号／温度表示／ファン回転数表示）を押すと停止します。

●アラーム音の設定

• 基板右上のピンヘッダーに差されているジャンパーを取り除くか１ピンずらすと、アラーム音が鳴らなくなります。

●設定の保持と初期化

• 本製品は電源オフ後も設定を保持します。
• 設定を初期値に戻すには、ファン回転数表示を約３秒押します。

今回のＰＣ機能向上のために用意したファンコントローラー（FM-09）は最大５つの冷却ファンを制御できる５インチベイ内蔵型の製品です。これをＰＣケース前面の５インチベイに下の写真のように装着します。そして装着したファンコントローラーの各種ケーブルをＰＣ内部の該当箇所に接続します。

２．１．ファンコントローラーの配線

ファンコントローラーをＰＣケースに装着したあとは「電源ケーブル」「温度センサーケーブル」「ファンケーブル」それぞれの配線接続を行います。具体的には以下のように接続を行いました。（配線作業にあたり、とくに順番はありません。）

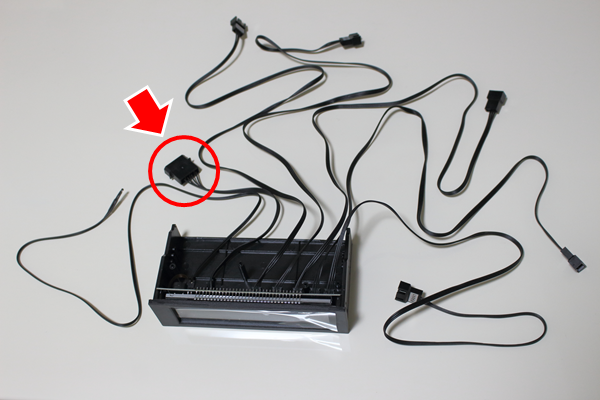

ファンコントローラーの電源ケーブルのコネクター（ペリフェラル４ピン）をＰＣ電源ユニットの該当箇所につなげます。電源ケーブルのコネクタは上の写真の赤で囲んだ部分になります。

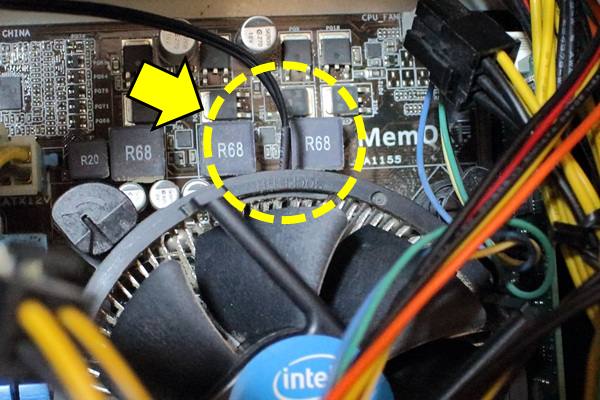

続いて温度センサーの接続を行いました。温度センサーは上の写真の緑で囲んだ部分になります。ファンコントローラーの温度センサーはＣＰＵのヒートシンクに製品付属の温度センサー固定用耐熱テープで固定したかったのですが、ヒートシンクにちょうどよい平面部分がありませんでした。そこで今回は温度センサーをＣＰＵの冷却フィン付近に設置しました。具体的には下の写真のように冷却フィンの上方の『フィンとフィンの間の隙間』に温度センサーを差し込みました。これなら耐熱テープで固定しなくても温度センサーがほぼ動きません。

最後にファンケーブルの接続を行いました。このファンコントローラーは最大５つの冷却ファン回転数を制御できますが、今回は自作ＰＣの吸気ファンのみ回転数の変更を行うことにしました。（その理由については次項「２．２．ファン回転数の調整」で述べます。）

ＰＣ内の吸気ファンの電源ケーブルをマザーボードから外し、その電源ケーブルをファンコントローラーの「ＦＡＮ１」に接続しました。「ＦＡＮ１」は上の写真の紫で囲んだ部分です。またマザーボードから外した吸気ファンの電源ケーブルは下の写真の水色で囲んだ部分になります。

２．２．ファン回転数の調整

ここまでの作業でファンコントローラーの配線が終わったので次はＰＣ内冷却ファンの回転数調整を行います。

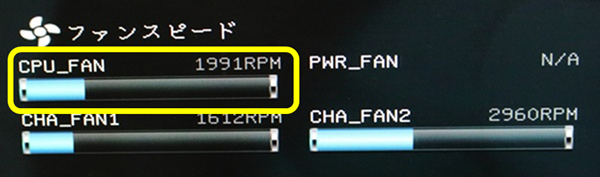

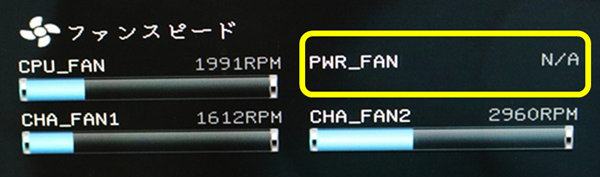

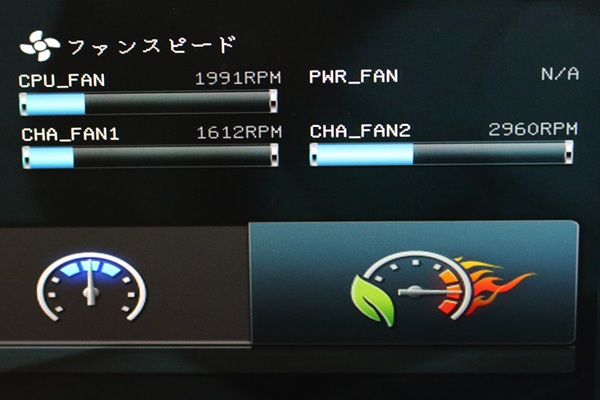

上の写真はファンコントローラー装着前のＢＩＯＳ画面です。まずＰＣで使用している各種ファンの現状を確認します。

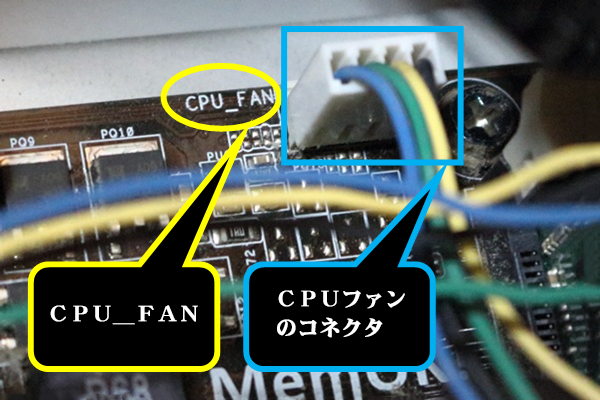

ＣＰＵファン（CPU_FAN）の回転数はマザーボードのファン制御機能であるPWM（Pulse Width Modulation）が機能しＣＰＵの温度によって回転数が変化します。自作ＰＣは長年これで問題なく動作しているのでＣＰＵファンについてはこれまで通りとしました。なおＣＰＵファンは購入したＣＰＵ付属の純正ファン（４ピン、PWM 対応）です。これを下の写真のように、マザーボードのＣＰＵファンコネクタに接続して使用しています。

マザーボードのパワーファン（PWR_FAN）は下の写真のように使っていないので上のＢＩＯＳ画面の写真のように「N/A」（該当なし）の表示になっています。

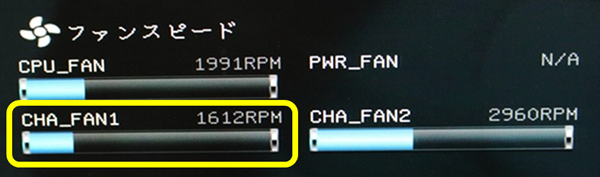

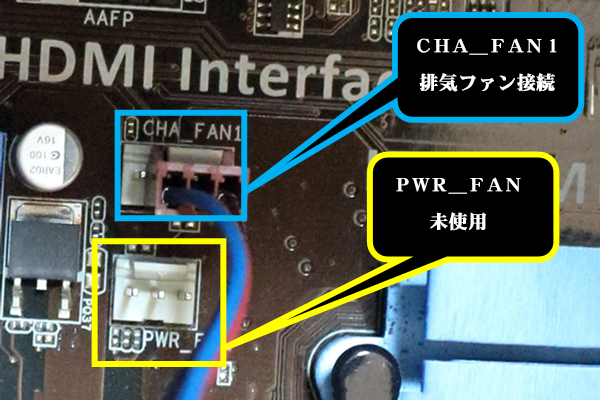

ケースファン１（CHA_FAN1）には下の写真のように排気ファンの電源ケーブルを接続しています。マザーボード側はPWMに対応した４ピンになっています。しかし接続している吸気ファンは３ピンのファンであり、ファンコントローラーでの制御は可能ですが、PWMの機能は使えません。常時同じ回転数で動作し、上のＢＩＯＳ画面の写真の通り約１６００ＲＰＭとなっています。この排気ファンはそれほど回転数が高くないので、今までの動作実績を評価し、排気ファンについても回転数を絞る等の制御はせず、現状通りこのままとしました。

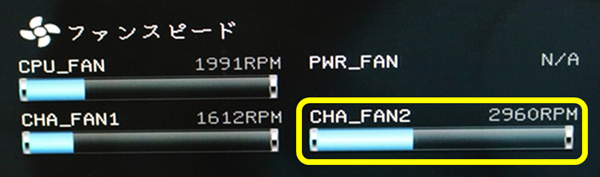

ケースファン２（CHA_FAN2）には下の写真のように吸気ファンを接続しています。接続している吸気ファンは排気ファン同様の３ピンのファンです。よって現在は常時同じ回転数で動作し、上のＢＩＯＳ画面の写真の通り約３０００ＲＰＭとなっています。この吸気ファンは回転数ややが高いのでファンコントローラーで制御することにしました。制御方法には前述の通り、オートモードとマニュアルモードがあります。オートモードの場合、温度センサーで検知した温度が、４０ ℃ 以下の場合は低速（６．２Ｖ）、４１ ℃ 以上 ５０℃ 以下の場合、中速（８．７Ｖ）、５１ ℃ 以上の場合、高速（１１．８Ｖ）に自動的に変化しますが、このファンコントローラーでは、低速・中速・高速の基準温度が変えられない仕様になっています。そこで今回はマニュアルモードを使うことにしました。

前述の作業で、吸気ファンのケーブルをマザーボードから外し、ファンコントローラーのチャンネル１（CH1）に既に接続してあります。あとはチェンネル１をマニュアルモードにしてタッチパネルの＋／－ボタンでファン回転数を変更します。ファンの回転数を落とせば落とすほど静かにはなるのですが、やはり今までの動作実績を評価しあまり回転数を絞ることはせず、２００ＲＰＭほど落とし２８００ＲＰＭに絞ってみました。少しではありますが明らかに以前よりは吸気音が小さくなって静かになりました。

２．３．排気ファンの増設

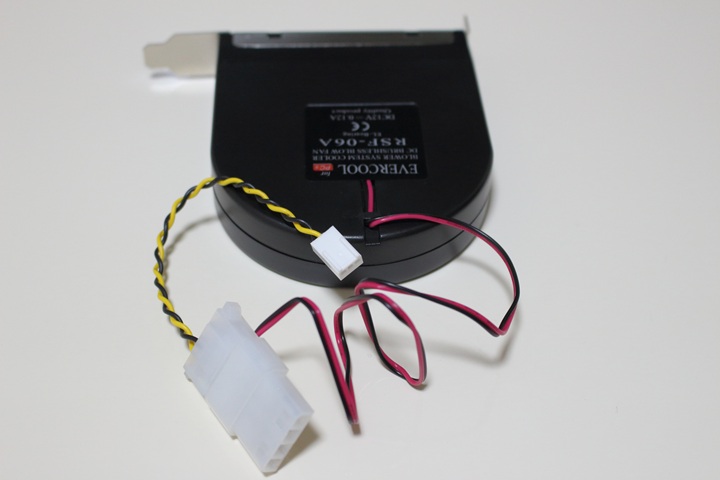

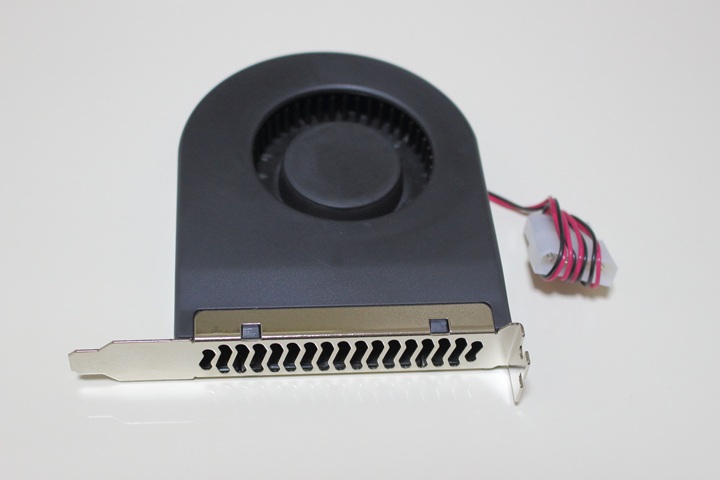

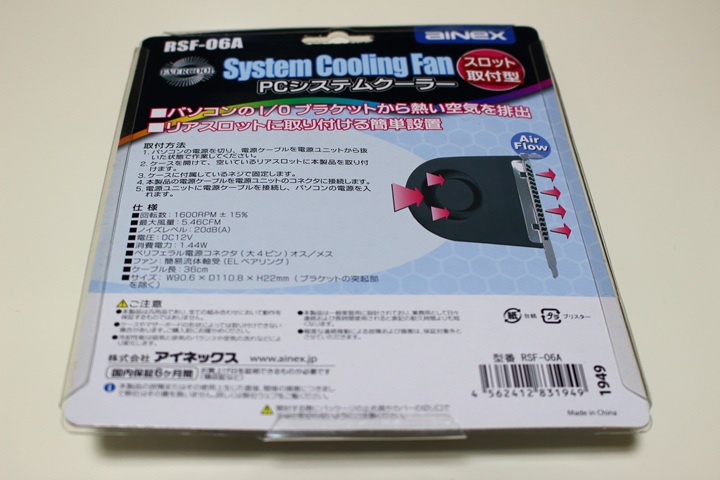

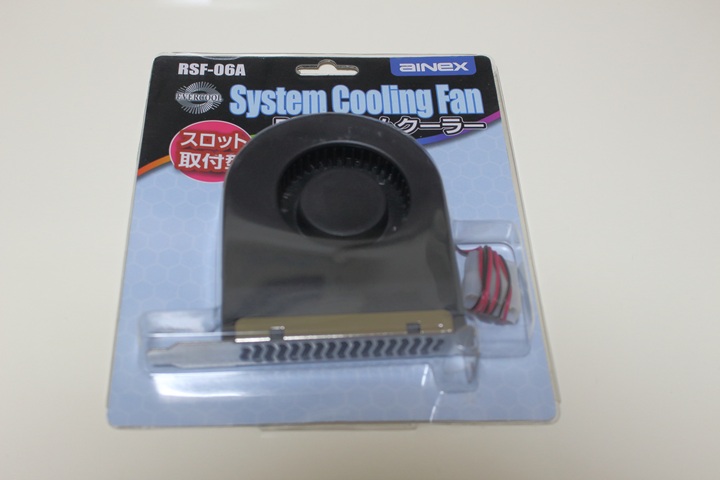

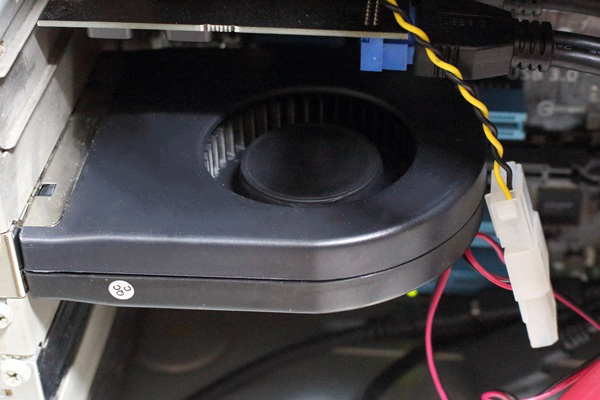

今回の改造対象である自作ＰＣは長年故障なく動作しているので、ＰＣケース内のエアフロー（空気の流れ）や各種パーツの冷却は基本的には問題ないと思います。ただ今回ファンコントローラーで吸気ファンの回転数を少しですが絞りました。また排気ファンの回転数が１６００ＲＰＭで排気が少し弱いようにも思いました。よってＰＣケース内のエアフローをより良くすべきと考え、当初の予定にはありませんでしたが、下の写真のような「ＰＣシステムクーラー」を増設し、排気力を増強することにしました。これはＰＣケースのリアスロットに取りつけ、ＰＣケース内の温まった空気をＩ/ＯブラケットからＰＣケースの外に排出するものです。

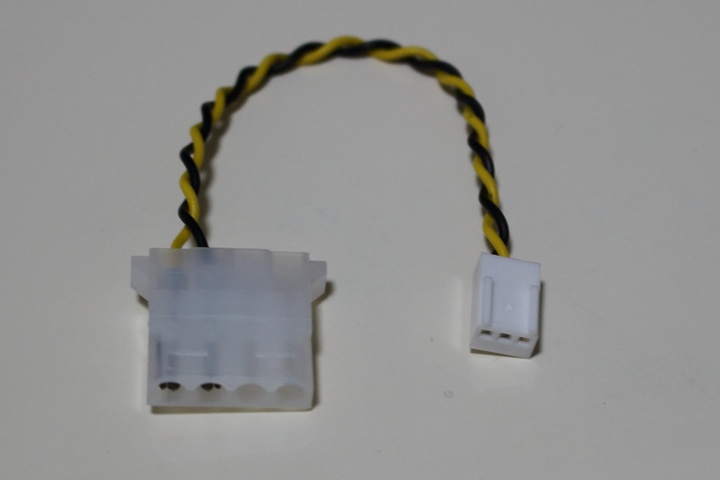

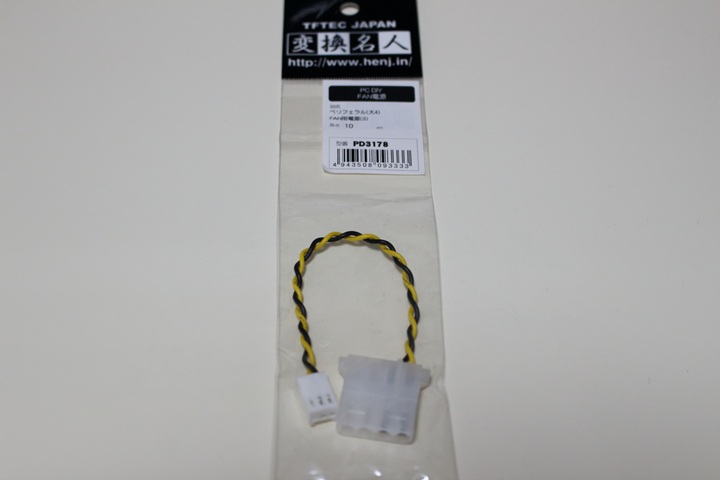

このシステムクーラーは２ピンのファンであり電源供給のみで回転数の制御はできず、基本的に一定の速度で動作します。このシステムクーラーの場合は約１６００ＲＰＭで常に動作することになり、２ピンのため、PWMでの制御はもちろん、ファンコントローラーでの制御も出来ません。電源はペリフェラル４ピンですが、今回の改造で電源ユニットのペリフェラル４ピンはすべて使ってしまいました。２分岐ケーブルなどを使ってペリフェラル４ピンコネクターを増やすこともできますが、マザーボードの「パワーファン」コネクタ（PWR_FAN、３ピン）が下の写真のように、使われず空いていました。そこで今回はシステムクーラーの電源コネクターをファン用電源のコネクターに変換するケーブルを使い、その変換したファン用コネクターをマザーボードの「パワーファン」コネクターに接続してみました。ただしこのシステムクーラーは２ピンのファンなのでＢＩＯＳ画面の「PWR_FAN」に回転数は表示されず「N/A」（該当なし）の表示になります。

このＰＣシステムクーラーの増設によりＰＣ内のエアフローが更に改善されたように思います。排気音もシステムクーラー装着前に比べ、特に大きくなったようには感じられませんでした。

ＰＣへのファンコントローラー装着が完了したら、電源をＯＮにしてＰＣを立ち上げ、動作の確認を行います。ここではＣＰＵ冷却フィン付近に設置した温度センサーの状態と吸気ファンの回転数を確認します。

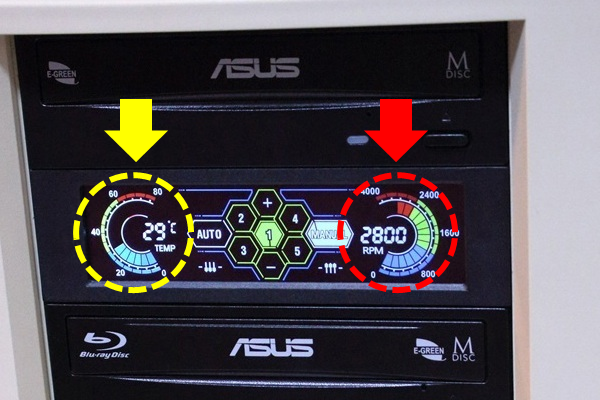

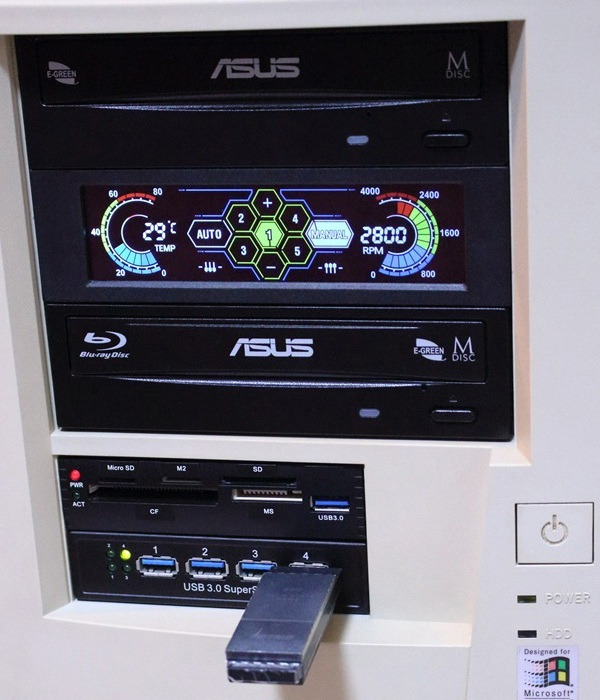

まずＣＰＵ冷却ファン付近に設置した温度センサーのチェックです。ファンコントローラー表示パネルの温度表示部（上の写真の黄色で囲った部分）を見ると室温より高い温度が表示されていますのでこれで良さそうです。ＣＰＵに負荷がかかっていない状態と負荷がかかっている状態で温度に差がありますが、だいたい室温プラス１０℃前後の表示のようです。これを目安にして室温プラス１０℃を大きく超えるようならＰＣに何かしらの異常が発生していることが分かります。

次に吸入ファンの回転数表示のチェックですが、２８００ＲＰＭのパネル表示になっています。（上の写真の赤色で囲った部分）回転数３０００ＲＰＭの吸入用ファンを２００ＲＰＭ絞ったのでこの表示が適切であることが確認できました。

以上ですべての作業が完了しました。自作ＰＣの若干の静音化を行い、またＰＣ内の心臓部の１つと言えるＣＰＵ関係の温度をファンコントローラーの表示パネルで常に確認できるようにもなりました。このようにして所期の目的である自作ＰＣの更なる高機能化を達成することが出来ました。

---
